巖石聲波參數測試儀 |
01.jpg) |
||
|---|---|---|---|
巖、土、砼等介質聲波測試技術是近幾十年發展起來的新技術,它以聲波作為信息載體,通過研究聲波在巖石中的傳播特性和分析聲學參數(波速、衰減系數、振幅、頻譜等)的變化,從而了解巖石有關物理力學參數和結構特征。廣泛應用于地質工程、巖土工程、采礦工程、石油勘探及科學分析實驗、演示教學。
|
聲發射檢測儀HS-SF系列 |
|---|
巖石聲波參數測試儀 HS-YS400系列  |
|||||
|---|---|---|---|---|---|
|
|||||
型號 |
HS-YS403E | ||||
主要用途 |
用于實驗室?guī)r石聲波特性測定。高溫高壓、單軸、三軸聲波參數測定。 |
||||
頻帶寬度 |
高頻段 |
500HZ-500KHZ |
|||
選配產品 |
高溫/高壓換能器 低溫/高壓換能器
可按要求定做 |
高溫/高壓換能器 低溫/高壓換能器 兩分量換能器(PS一體)
可按要求定做 |
高溫/高壓換能器 低溫/高壓換能器 兩分量換能器 三分量換能器 可按要求定做 |
高溫/高壓換能器 低溫/高壓換能器 兩分量換能器(3對) 三分量換能器(3對) 可按要求定做 |
高溫/高壓換能器 低溫/高壓換能器 兩分量換能器
可按要求定做 |
產品特點 |
單軸、三軸試驗配專用換能器能夠高溫、高壓(軸壓、圍壓、孔壓)下工作, 巖石超聲波單軸、三軸及滲透試驗；巖石測試常用換能器觸面直徑可選有：1英寸 1.5英寸 2英寸按要求定制； |
||||
適用標準 |
《中華人民共和國石油天然氣行業標準:巖石聲波特性的實驗室測定》—SY/T6351-1998 |
聲波檢測儀JJG990-2004
|
|||
試儀.jpg)
--------------------------------------------------------------------------
巖石聲波參數測試儀 HS-YS300系列 |
||||
|---|---|---|---|---|
| 名稱 | 巖石聲波參數測試儀 | 巖石聲波參數測試儀 | 巖體波速測試儀 | |
型號 |
HS-YS301C | |||
主要用途 |
||||
標配 |

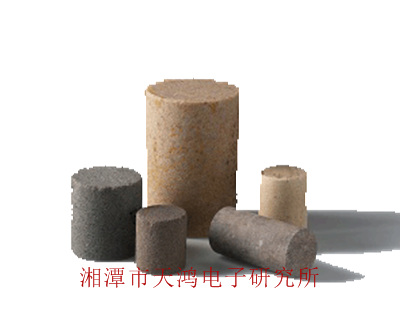

橫波換能器1對 縱波換能器2對 標準試樣2件
|
1一發雙收單孔測試換能器 50米帶線盤 1個
|
1一發雙收單孔測試換能器 50米帶線盤 1個
橫波換能器1對 縱波換能器2對 標準試樣2件 |
|
選配產品 |
換能器觸面直徑多種規格可選： Φ248mm、Φ100、Φ70mm、55mm、Φ50.8mm、 Φ38.1mm、Φ25.4mm、Φ20mm、 Φ15mm、Φ10mm、8mm； |
2 夾心式換能器1對。 3橫波、縱波換能器及標準試樣 4干孔測試換能器 7超聲波測試架 |
2 夾心式換能器1對。 3橫波、縱波換能器及標準試樣 4干孔測試換能器 7超聲波測試架 |
|
適用標準 |
SL∕T 264-2020 水利水電工程巖石試驗規程 TB 10115-2014 -鐵路工程巖石試驗規程 |
|||
--------------------------------------------------------------------------
型 號 |
通道 |
大功率發射源 |
發射電壓 |
顯示 |
介紹 |
4 |
無 |
160V / 1000V |
|||
2 |
無 |
160V / 1000V |
|||
2 |
無 |
250V / 1000V |
10.4寸 |
查看詳細介紹 |
|
1 |
無 |
250V / 1000V |
10.4寸 |
查看詳細介紹 |
|
1 |
無 |
250V / 1000V |
10.4寸 |
查看詳細介紹 |
|
16 |
有 |
160V / 1000V |
10.4寸 |
||
16 |
無 |
160V / 1000V |
10.4寸 |
||
--------------------------------------------------------------------------
超聲波測試配件 |
|||||||
防水換能器 |
高溫?fù)Q能器 |
||||||
磁致伸縮換能器 |
超聲波振子（焊接） |
||||||
信號線 |
轉換接頭 |
聲波信號發生器 |
超聲波信號發生器 |
||||
1KHz到5MHz各種換能器按要求定做，不同的驅動電壓，頻帶，應力，溫度，防水，尺寸各種要求定做
|
|||||||
換能器中心頻率可選：1K、6KHz，10K ，30K，50K 、80K、100KHz、150KHZ 、 200KHz 、、、、、、800KHz、 1MHz、2.6MHz
換能器觸面直徑多種規格可選：Φ100、Φ70mm、55mm、Φ50.8mm、 Φ38.1mm、Φ25.4mm、Φ20mm、 Φ15mm、Φ10mm、8mm；
溫度選做-20，-------200度 ，
承壓選做：0.5-2MPa ,0.5-10MPa,0.5-30MPa, 0.5-60MPa，0.5-100MPa,,-800MPa
